Kotvení fotovoltaických panelů
Kotvení fotovoltaických panelů na střechy hal
Fotovoltaická elektrárna na střeše průmyslové haly vyžaduje spolehlivé kotvení, které zajistí dlouhodobou stabilitu systému a zachová funkčnost střešního pláště. Pro sendvičové střechy se používají různé způsoby uchycení podle typu střechy, nosné konstrukce a požadovaného přenosu zatížení.
V nabídce řešení lze využít například systém Kingspan PoweRail RW nebo kotevní prvky EJOT JT3-SB-3-8,0xL s kalotou ORKAN. Oba systémy jsou určeny pro montáž fotovoltaických panelů, jejich princip fungování je však odlišný.
Kingspan PoweRail RW
Systém Kingspan PoweRail RW byl vyvinut pro montáž fotovoltaických panelů na střešní sendvičové panely Kingspan KS RW. Kolejnice se upevňuje přímo do vnější vlny střešního panelu, aniž by narušovala integritu sendvičové konstrukce.
Hlavní výhody
- montáž bez zásahu do konstrukce sendvičového panelu,
- nízká hmotnost systému,
- rychlá a jednoduchá instalace,
- zachování záruky na povrchovou úpravu střešních panelů,
- dodávka včetně potřebných upevňovacích prvků,
- kompatibilita s většinou běžných fotovoltaických modulů.
Systém umožňuje spojit výrobu elektrické energie s tepelněizolačními vlastnostmi střešních sendvičových panelů a je určen pro střechy s minimálním sklonem 7 % (4°).

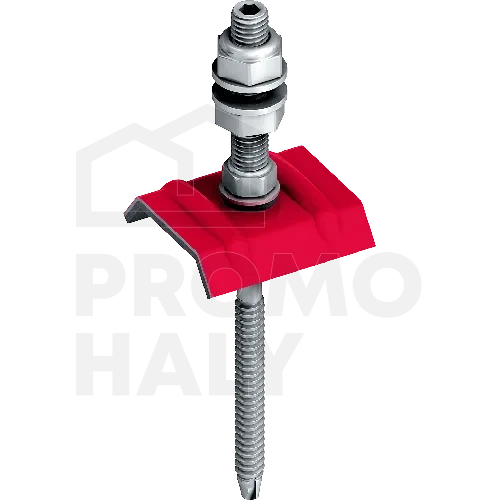

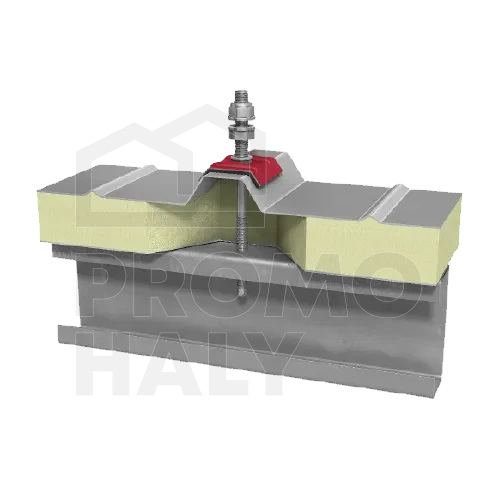

EJOT JT3-SB s kalotou ORKAN
Řešení EJOT je založeno na speciálním solárním šroubu, který umožňuje kotvení fotovoltaických konstrukcí přímo do ocelové nosné konstrukce objektu.
Hlavní výhody
- přenos zatížení přímo do nosné konstrukce,
- vhodné pro trapézové plechy, vlnité plechy i sendvičové panely,
- možnost rychlé instalace na stávající střechy,
- použití na ocelové konstrukce tloušťky 1,5 až 3,0 mm, případně silnější prvky po předvrtání,
- vhodné i pro vysokopevnostní oceli do S450GD,
- minimální požadavky na speciální montážní nářadí,
- osvědčené utěsnění pomocí podložky E16 a kaloty ORKAN,
- certifikované řešení ETA-22/0762.
Konstrukce šroubu z nerezové oceli A2 s kalenou vrtací špičkou zajišťuje odolnost proti korozi a spolehlivou montáž.
Kaloty ORKAN pro různé typy střešních profilů
Systém EJOT využívá kaloty ORKAN, které jsou navrženy pro upevnění v horní vlně střešních profilů. Kaloty jsou dostupné v různých tvarech podle typu krytiny:

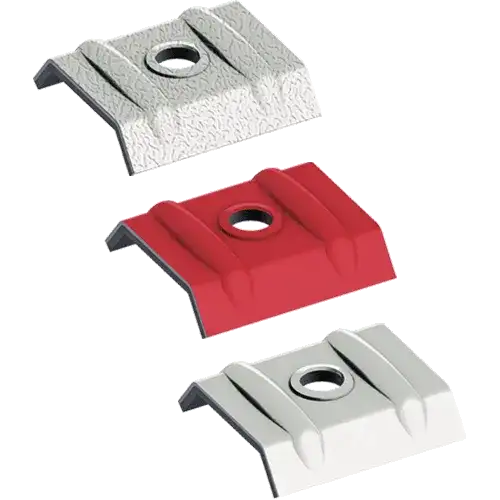

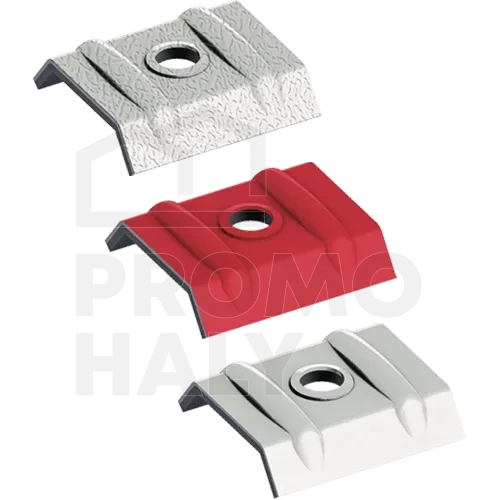

- Kaloty pro trapézové plechy slouží k bezpečnému kotvení do horní vlny trapézových profilů a zajišťují rovnoměrné rozložení zatížení do střešního pláště.

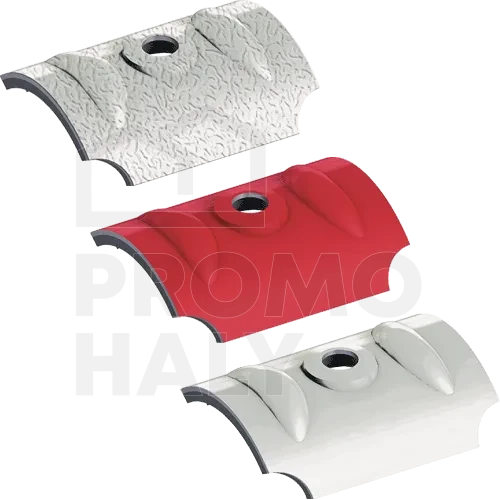

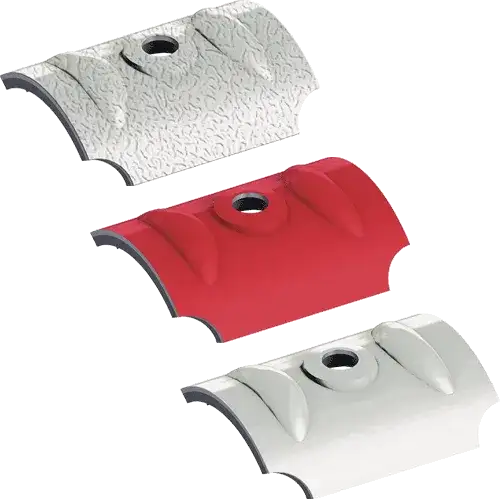

- Kaloty pro vlnité plechy jsou přizpůsobeny geometrii vlnitých krytin a umožňují spolehlivé upevnění bez deformace profilu.
Hlavní vlastnosti kalot ORKAN
- optimalizovaná vyztužovací žebra pro vysokou tvarovou stabilitu,
- spolehlivé utěsnění spoje jako druhá těsnicí úroveň,
- rovnoměrný přenos sil do střešní konstrukce,
- ochrana krytiny před lokální deformací při dotažení,

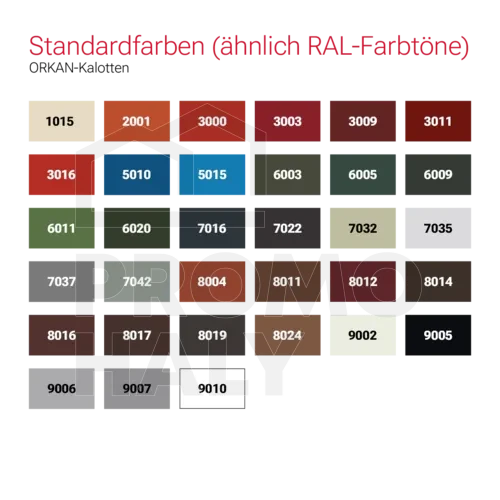

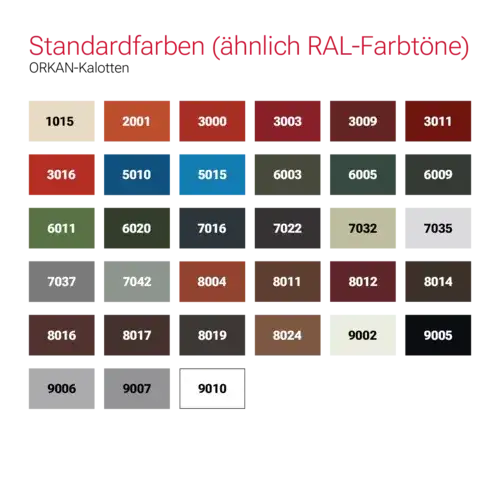

- hliníkové provedení v přírodní nebo barevné variantě (RAL),
- kompatibilita se samovrtnými a závitotvornými šrouby EJOT.
Poznámka: Pro kaloty ORKAN se doporučuje používat šrouby s těsnicí podložkou o průměru 16 nebo 19 mm. Při návrhu délky šroubu je nutné započítat přibližně 3 mm na výšku kaloty.
Srovnání systémů
| Kritérium | Kingspan PoweRail RW | EJOT JT3-SB |
|---|---|---|
| Typ kotvení | Do vnější vlny sendvičového panelu | Do nosné ocelové konstrukce |
| Vhodné pro | Střechy s panely KS RW | Trapézové plechy, sendvičové panely a vlnité krytiny |
| Přenos zatížení | Přes střešní panel | Přímo do nosné konstrukce |
| Montáž | Velmi rychlá, systémové řešení | Univerzální řešení pro různé typy střech |
| Rekonstrukce stávajících střech | Ano | Ano |
| Kompatibilita FV modulů | Většina standardních modulů | Dle navržené nosné konstrukce |
Volba vhodného způsobu kotvení závisí především na typu střešního pláště a konstrukčním řešení objektu. Kingspan PoweRail RW představuje systémové řešení určené přímo pro střešní panely Kingspan, zatímco EJOT JT3-SB nabízí univerzální kotvení s přímým přenosem zatížení do nosné konstrukce. Obě varianty umožňují bezpečnou instalaci fotovoltaických panelů na průmyslové a skladové haly.
